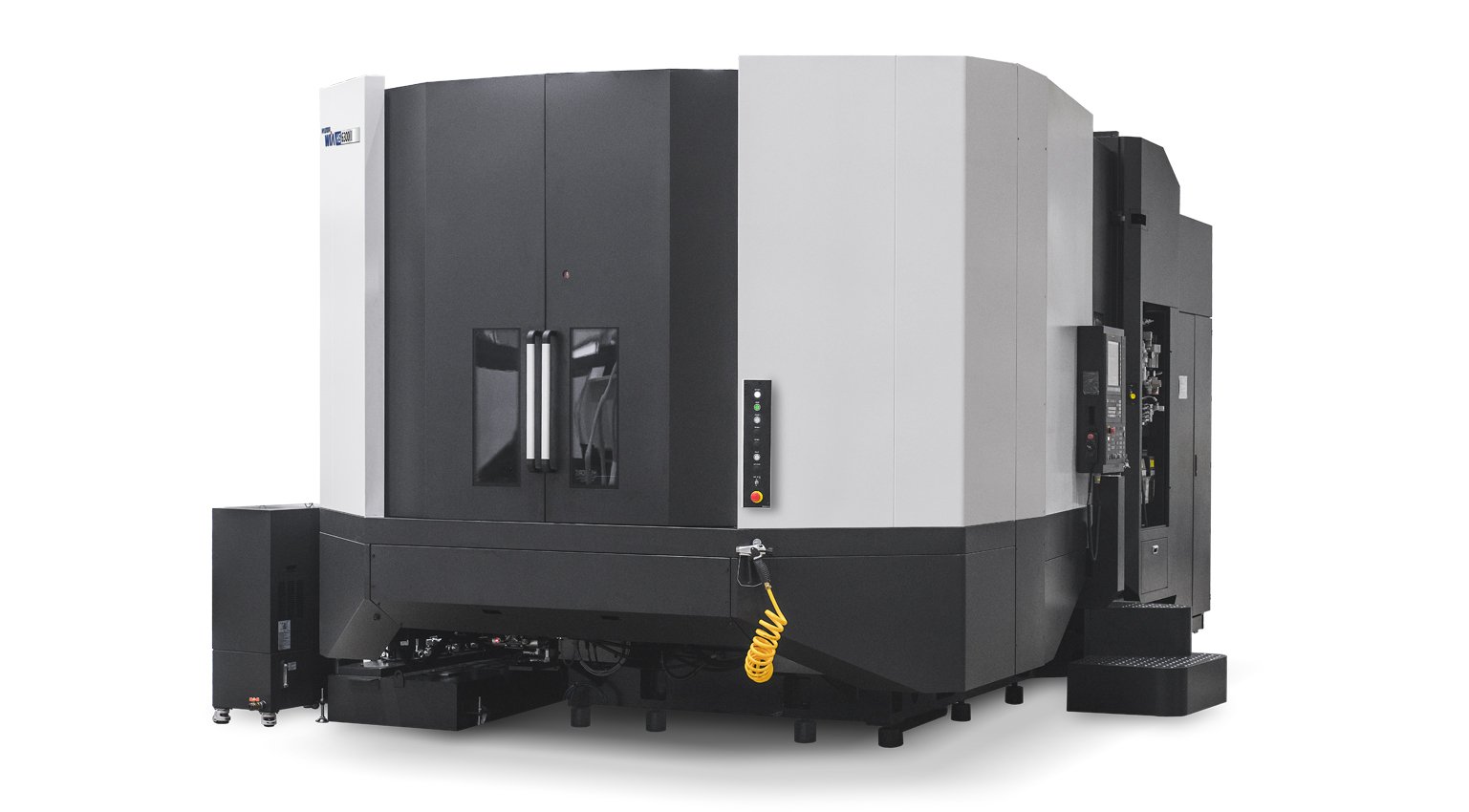

HS6300/8000 II
Высокоскоростной горизонтальный обрабатывающий центр со встроенным шпинделем — высокие скорость, производительность и эффективность
- Жёсткая коробчатая конструкция
- Симметричная конструкция с совмещением центра тяжести оси Z и оси перемещения
- Удобный отвод стружки за счёт прямого сброса
- Лучшая в классе скорость быстрых перемещений 60 м/мин
- Обработка крупнейшей в классе заготовки
- Конструкция УАСИ под крупнейший в классе инструмент
Модели серии HS6300/8000 II — характеристики
| Ширина стола | 630 мм |
|---|
| Длина стола | 630 мм |
|---|
| Размер палеты | 2 - 630×630 мм |
|---|
| Макс. нагрузка на стол | 2 - 1,500 кг |
|---|
| Частота вращения шпинделя | 10,000 об/мин |
|---|
| Мощность шпинделя | 45/25 кВт |
|---|
| Крутящий момент шпинделя | 623/305 Н·м |
|---|
| Тип привода шпинделя | Built-in |
|---|
| Конус шпинделя | ISO #50 |
|---|
| Хвостовик инструмента | BBT50 |
|---|
| Число инструментов | 40 [60,90,120] |
|---|
| Время смены инструмента | 4.9 с |
|---|
| Ход (X/Y/Z) | 1,050/900/1,000 мм |
|---|
| Ход по оси X | 1050 мм |
|---|
| Ход по оси Y | 900 мм |
|---|
| Ход по оси Z | 1000 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 60/60/60 м/мин |
|---|
| Число палет | 2 |
|---|
| Время смены палеты | 12 с |
|---|
| Тип смены палет | Прямая |
|---|
| Тип направляющих | LM |
|---|
| Ширина стола | 800 мм |
|---|
| Длина стола | 800 мм |
|---|
| Размер палеты | 2 - 800×800 мм |
|---|
| Макс. нагрузка на стол | 2 - 2,000 кг |
|---|
| Частота вращения шпинделя | 10,000 об/мин |
|---|
| Мощность шпинделя | 45/25 кВт |
|---|
| Крутящий момент шпинделя | 623/305 Н·м |
|---|
| Тип привода шпинделя | Built-in |
|---|
| Конус шпинделя | ISO #50 |
|---|
| Хвостовик инструмента | BBT50 |
|---|
| Число инструментов | 40 [60,90,120] |
|---|
| Время смены инструмента | 5.4 с |
|---|
| Ход (X/Y/Z) | 1,400/1,200/1,370 мм |
|---|
| Ход по оси X | 1400 мм |
|---|
| Ход по оси Y | 1200 мм |
|---|
| Ход по оси Z | 1370 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 50/50/50 м/мин |
|---|
| Число палет | 2 |
|---|
| Время смены палеты | 16 с |
|---|
| Тип смены палет | Прямая |
|---|
| Тип направляющих | LM |
|---|
