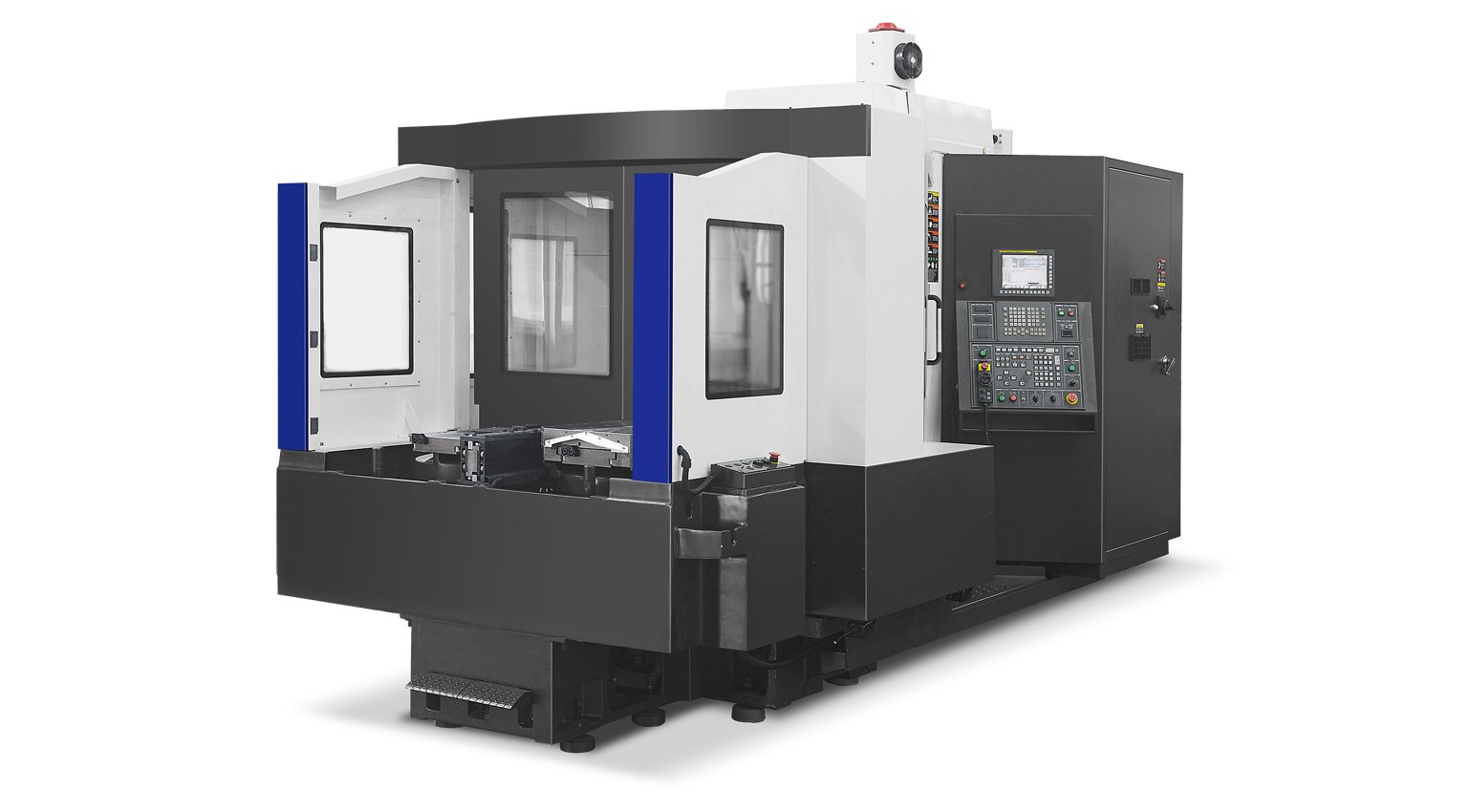

KH50G
Горизонтальный обрабатывающий центр для максимальной производительности с отличной жёсткостью и точностью
- 2-ступенчатый редукторный главный шпиндель для тяжёлого резания
- Система масляного охлаждения шпинделя для высокой точности
- Челночная смена палет (APC)
- Направляющие скольжения по всем осям для сверхвысокой жёсткости
- Пневморазгрузка направляющих по оси Z
- Направляющие скольжения оси Y с 8-гранным контактом для тяжёлой обработки
- Специальная конструкция колонны, минимизирующая термосмещение
- Магазин инструмента до 120 позиций (опция)
Модели серии KH50G — характеристики
KH50G
| Ширина стола | 800 мм |
|---|---|
| Длина стола | 800 мм |
| Размер палеты | 500×500 мм |
| Макс. нагрузка на стол | 2 - 800 кг |
| Частота вращения шпинделя | 4,500 об/мин |
| Мощность шпинделя | 18.5/15 кВт |
| Крутящий момент шпинделя | 901/730 Н·м |
| Тип привода шпинделя | GEAR BOX |
| Конус шпинделя | ISO #50 |
| Хвостовик инструмента | BT50 |
| Число инструментов | 40 |
| Время смены инструмента | 11 с |
| Ход (X/Y/Z) | 760/705/650 мм |
| Ход по оси X | 760 мм |
| Ход по оси Y | 705 мм |
| Ход по оси Z | 650 мм |
| Быстрые перемещения (X/Y/Z) | 20/20/20 м/мин |
| Число палет | 2 |
| Время смены палеты | 26 с |
| Тип смены палет | SHUTTLE |
| Тип направляющих | BOX |
