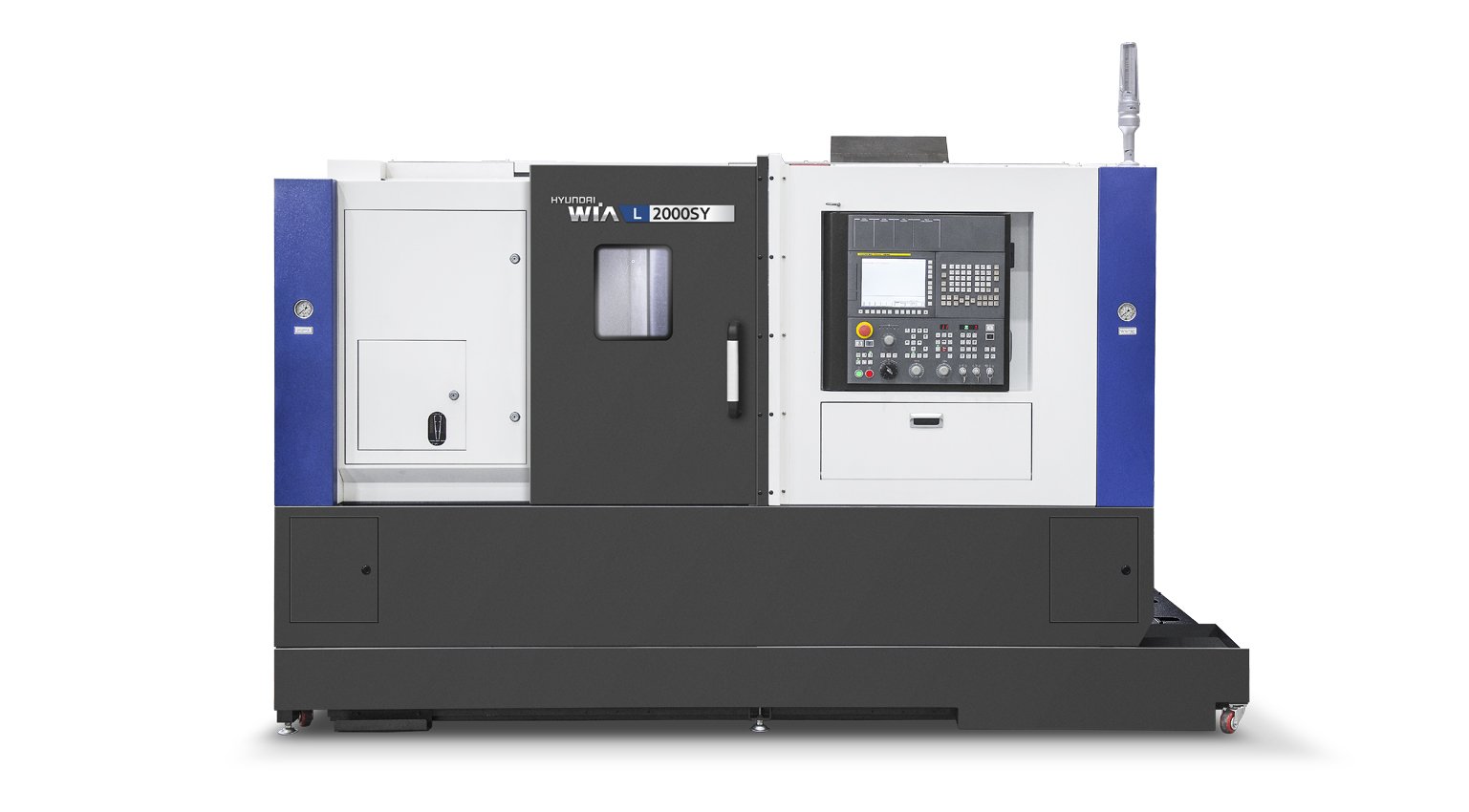

L-Y Series
Многоосевой токарный центр для многозадачной обработки и максимальной производительности — высокая жёсткость и точность
- Конструкция, снижающая время цикла, для максимальной производительности
- Многозадачная работа с револьверной головкой по оси Y клинового типа BMT65P
- Комплексная обработка за счёт синхронного управления главным и контршпинделем (тип «S»)
- Высокопроизводительное тяжёлое резание благодаря направляющим скольжения
- Удобное обслуживание за счёт размещения узлов смазки на передней части станка
Модели серии L-Y Series — характеристики
| Макс. диаметр обработки | 420 мм |
|---|
| Макс. длина обработки | 520 мм |
|---|
| Размер патрона | 8 дюйм |
|---|
| Частота вращения шпинделя | 5,000 об/мин |
|---|
| Мощность шпинделя | 22/11 кВт |
|---|
| Крутящий момент шпинделя | 358/301 Н·м |
|---|
| Тип привода шпинделя | Built in |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 5,000 об/мин |
|---|
| Ход (X/Y/Z) | 265/120/590 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 30/10/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 420 мм |
|---|
| Макс. длина обработки | 520 мм |
|---|
| Размер патрона | 8 дюйм |
|---|
| Частота вращения шпинделя | 5,000 об/мин |
|---|
| Мощность шпинделя | 22/11 кВт |
|---|
| Крутящий момент шпинделя | 358/301 Н·м |
|---|
| Тип привода шпинделя | Built in |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 5,000 об/мин |
|---|
| Ход (X/Y/Z) | 265/120/590/590 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 30/10/30/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 420 мм |
|---|
| Макс. длина обработки | 760 мм |
|---|
| Размер патрона | 8 дюйм |
|---|
| Частота вращения шпинделя | 5,000 об/мин |
|---|
| Мощность шпинделя | 22/11 кВт |
|---|
| Крутящий момент шпинделя | 358/301 Н·м |
|---|
| Тип привода шпинделя | Built in |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 5,000 об/мин |
|---|
| Ход (X/Y/Z) | 265/120/830 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 30/10/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 420 мм |
|---|
| Макс. длина обработки | 760 мм |
|---|
| Размер патрона | 8 дюйм |
|---|
| Частота вращения шпинделя | 5,000 об/мин |
|---|
| Мощность шпинделя | 22/11 кВт |
|---|
| Крутящий момент шпинделя | 358/301 Н·м |
|---|
| Тип привода шпинделя | Built in |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 5,000 об/мин |
|---|
| Ход (X/Y/Z) | 265/120/830/830 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 30/10/30/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 420 мм |
|---|
| Макс. длина обработки | 760 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 4,000 об/мин |
|---|
| Мощность шпинделя | 22/15 кВт |
|---|
| Крутящий момент шпинделя | 599/409 Н·м |
|---|
| Тип привода шпинделя | Built in |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 5,000 об/мин |
|---|
| Ход (X/Y/Z) | 265/120/830 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 30/10/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 420 мм |
|---|
| Макс. длина обработки | 760 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 4,000 об/мин |
|---|
| Мощность шпинделя | 22/15 кВт |
|---|
| Крутящий момент шпинделя | 599/409 Н·м |
|---|
| Тип привода шпинделя | Built in |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 5,000 об/мин |
|---|
| Ход (X/Y/Z) | 265/120/830/830 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 30/10/30/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 420 мм |
|---|
| Макс. длина обработки | 1280 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 4,000 об/мин |
|---|
| Мощность шпинделя | 22/15 кВт |
|---|
| Крутящий момент шпинделя | 599/409 Н·м |
|---|
| Тип привода шпинделя | Built in |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 5,000 об/мин |
|---|
| Ход (X/Y/Z) | 265/120/1350 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 30/10/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 420 мм |
|---|
| Макс. длина обработки | 760 мм |
|---|
| Размер патрона | 12 дюйм |
|---|
| Частота вращения шпинделя | 3,000 об/мин |
|---|
| Мощность шпинделя | 37/25 кВт |
|---|
| Крутящий момент шпинделя | 1,262/1,003 Н·м |
|---|
| Тип привода шпинделя | Built in |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 5,000 об/мин |
|---|
| Ход (X/Y/Z) | 265/120/830 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 30/10/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 420 мм |
|---|
| Макс. длина обработки | 760 мм |
|---|
| Размер патрона | 12 дюйм |
|---|
| Частота вращения шпинделя | 3,000 об/мин |
|---|
| Мощность шпинделя | 37/25 кВт |
|---|
| Крутящий момент шпинделя | 1,262/1,003 Н·м |
|---|
| Тип привода шпинделя | Built in |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 5,000 об/мин |
|---|
| Ход (X/Y/Z) | 265/120/830/830 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 30/10/30/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 420 мм |
|---|
| Макс. длина обработки | 1280 мм |
|---|
| Размер патрона | 12 дюйм |
|---|
| Частота вращения шпинделя | 3,000 об/мин |
|---|
| Мощность шпинделя | 37/25 кВт |
|---|
| Крутящий момент шпинделя | 1,262/1,003 Н·м |
|---|
| Тип привода шпинделя | Built in |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 5,000 об/мин |
|---|
| Ход (X/Y/Z) | 265/120/1350 мм |
|---|
| Быстрые перемещения (X/Y/Z) | 30/10/30 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
