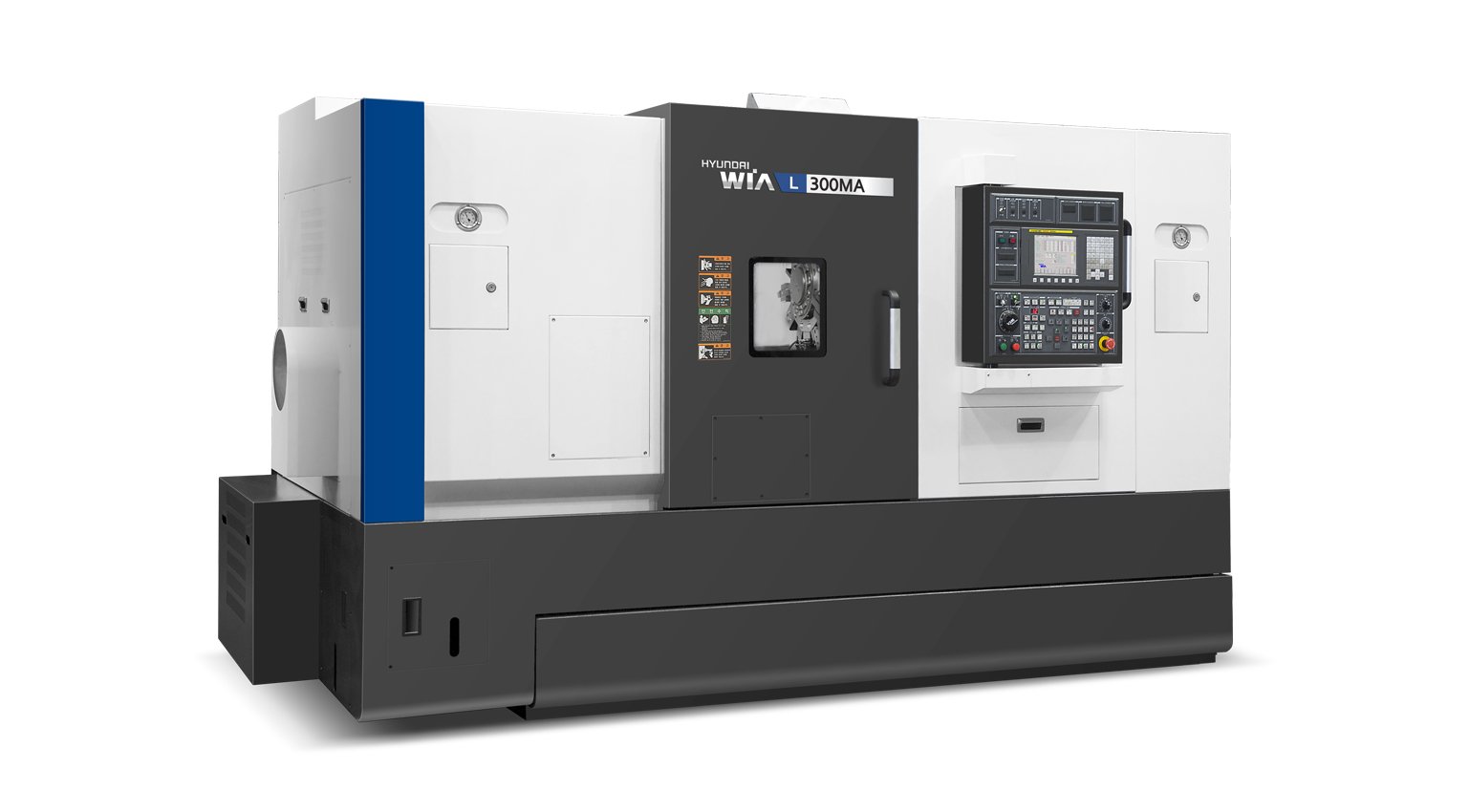

L300 Series
Высокопроизводительный токарный центр на передовых технологиях — отличные жёсткость и точность
- Направляющие скольжения по всем осям для высокой жёсткости при тяжёлом резании
- Высокоточный шпиндель с прямым приводом и жёсткая цельная конструкция
- Преднатянутая ШВП с двойным креплением для высокой точности позиционирования и повторяемости
- Минимизированы термические деформации шпинделя
- Модели с безредукторным главным шпинделем оснащены приводной револьверной головкой
- Комплексная обработка за счёт опционального 8-дюймового контршпинделя
Модели серии L300 Series — характеристики
| Макс. диаметр обработки | 500 мм |
|---|
| Макс. длина обработки | 720 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 3,600 об/мин |
|---|
| Мощность шпинделя | 22/18.5 кВт |
|---|
| Крутящий момент шпинделя | 739/622 Н·м |
|---|
| Тип привода шпинделя | GEAR |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Ход (X/Z) | 290/750 мм |
|---|
| Быстрые перемещения (X/Z) | 20/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 500 мм |
|---|
| Макс. длина обработки | 1320 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 3,600 об/мин |
|---|
| Мощность шпинделя | 22/18.5 кВт |
|---|
| Крутящий момент шпинделя | 739/622 Н·м |
|---|
| Тип привода шпинделя | GEAR |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Ход (X/Z) | 290/1,350 мм |
|---|
| Быстрые перемещения (X/Z) | 20/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 560 мм |
|---|
| Макс. длина обработки | 720 мм |
|---|
| Размер патрона | 12 дюйм |
|---|
| Частота вращения шпинделя | 3,000 об/мин |
|---|
| Мощность шпинделя | 26/22 кВт |
|---|
| Крутящий момент шпинделя | 1131/957 Н·м |
|---|
| Тип привода шпинделя | GEAR |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Ход (X/Z) | 355/750 мм |
|---|
| Быстрые перемещения (X/Z) | 20/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 560 мм |
|---|
| Макс. длина обработки | 1320 мм |
|---|
| Размер патрона | 12 дюйм |
|---|
| Частота вращения шпинделя | 3,000 об/мин |
|---|
| Мощность шпинделя | 26/22 кВт |
|---|
| Крутящий момент шпинделя | 1131/957 Н·м |
|---|
| Тип привода шпинделя | GEAR |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Ход (X/Z) | 355/1,350 мм |
|---|
| Быстрые перемещения (X/Z) | 20/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 410 мм |
|---|
| Макс. длина обработки | 680 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 3,500 об/мин |
|---|
| Мощность шпинделя | 22/18.5 кВт |
|---|
| Крутящий момент шпинделя | 493.4/414.9 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 4,000 об/мин |
|---|
| Ход (X/Z) | 290/750 мм |
|---|
| Быстрые перемещения (X/Z) | 20/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 410 мм |
|---|
| Макс. длина обработки | 680 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 3,500 об/мин |
|---|
| Мощность шпинделя | 22/18.5 кВт |
|---|
| Крутящий момент шпинделя | 493.4/414.9 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 4,000 об/мин |
|---|
| Ход (X/Z) | 290/750 мм |
|---|
| Быстрые перемещения (X/Z) | 20/24/20 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 410 мм |
|---|
| Макс. длина обработки | 1280 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 3,500 об/мин |
|---|
| Мощность шпинделя | 22/18.5 кВт |
|---|
| Крутящий момент шпинделя | 493.4/414.9 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 4,000 об/мин |
|---|
| Ход (X/Z) | 290/1,350 мм |
|---|
| Быстрые перемещения (X/Z) | 20/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 410 мм |
|---|
| Макс. длина обработки | 1250 мм |
|---|
| Размер патрона | 10 дюйм |
|---|
| Частота вращения шпинделя | 3,500 об/мин |
|---|
| Мощность шпинделя | 22/18.5 кВт |
|---|
| Крутящий момент шпинделя | 493.4/414.9 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 4,000 об/мин |
|---|
| Ход (X/Z) | 290/1,350 мм |
|---|
| Быстрые перемещения (X/Z) | 20/24/20 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 500 мм |
|---|
| Макс. длина обработки | 600 мм |
|---|
| Размер патрона | 12 дюйм |
|---|
| Частота вращения шпинделя | 3,000 об/мин |
|---|
| Мощность шпинделя | 22/18.5 кВт |
|---|
| Крутящий момент шпинделя | 787.3/465 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 4,000 об/мин |
|---|
| Ход (X/Z) | 355/750 мм |
|---|
| Быстрые перемещения (X/Z) | 20/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 500 мм |
|---|
| Макс. длина обработки | 1260 мм |
|---|
| Размер патрона | 12 дюйм |
|---|
| Частота вращения шпинделя | 3,000 об/мин |
|---|
| Мощность шпинделя | 22/18.5 кВт |
|---|
| Крутящий момент шпинделя | 787.3/465 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 4,000 об/мин |
|---|
| Ход (X/Z) | 355/750 мм |
|---|
| Быстрые перемещения (X/Z) | 20/24/20 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
| Макс. диаметр обработки | 500 мм |
|---|
| Макс. длина обработки | 600 мм |
|---|
| Размер патрона | 12 дюйм |
|---|
| Частота вращения шпинделя | 3,000 об/мин |
|---|
| Мощность шпинделя | 22/18.5 кВт |
|---|
| Крутящий момент шпинделя | 787.3/465 Н·м |
|---|
| Тип привода шпинделя | Belt |
|---|
| Число инструментов | 12 |
|---|
| Размер инструмента | 25/50 мм |
|---|
| Обороты приводного инструмента | 4,000 об/мин |
|---|
| Ход (X/Z) | 355/1,350 мм |
|---|
| Быстрые перемещения (X/Z) | 20/24 м/мин |
|---|
| Тип направляющих | BOX |
|---|
| Тип направляющих | BOX |
|---|
